Brickwatch

Første udgave

I drift på én pilotbygning siden oktober 2026. Brickwatch er CX2 Opens brugerflade: det program, driftsfolk åbner om morgenen. Det viser bygningen, som den er lige nu og som den var, finder afvigelser og skriver rapporter.

Det kører på edge-serveren sammen med resten af CX2 Open og læser den samme Brick-model og den samme tidsseriedatabase, som Bricklogger fylder. Ingen data flyttes for at vise dem.

Tegningerne er forenklede gengivelser af skærmene i pilotbygningen, tegnet efter rigtige skærmbilleder. Programmet ændrer sig uge for uge, så tegningerne kan afvige fra det, der kører.

01Overblik: alle rum på ét kort

Forsiden viser hele bygningen på én skærm: en farvematrix med temperaturen i alle rum de seneste fire døgn, den samme for CO₂, et skema over hovedanlæggene med deres driftspunkter, og el, varme og vand mod forrige periode.

En række er et rum, en kolonne er en time. Et rum, der er for varmt hver eftermiddag, ses som en stribe, før nogen har klaget.

Derudover kan man lave sine egne dashboards med navn og periode og vise dem på en skærm i foyeren eller i teknikrummet.

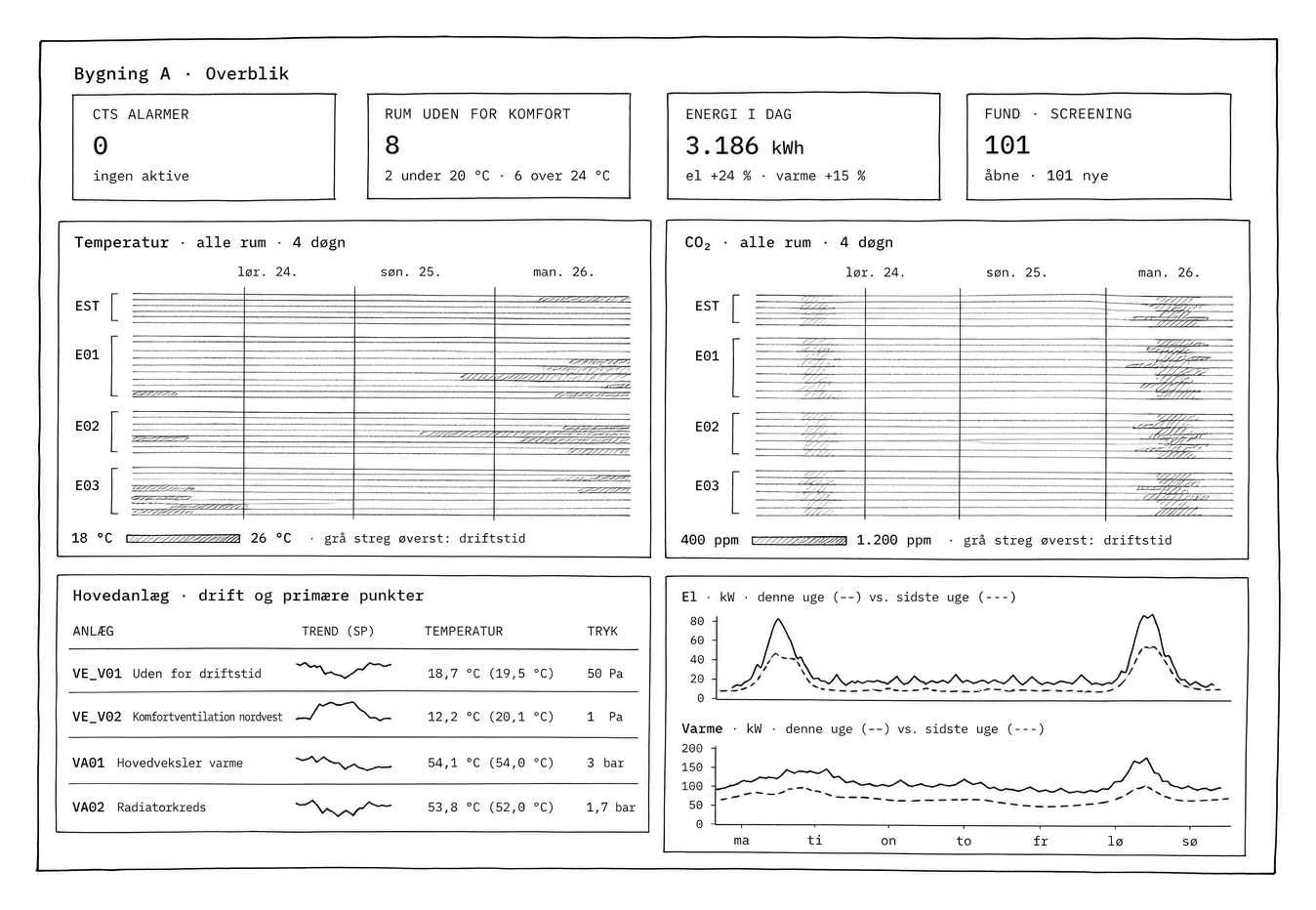

Tegning af Brickwatch-overblikket: nøgletal øverst, to varmekort med én stribe pr. rum for temperatur og CO₂ over fire døgn, et skema over hovedanlæggene med små kurver, og el og varme mod ugen før. — Overblikket: temperatur og CO₂ for alle rum de seneste fire døgn, hovedanlæg og energi.

02Anlæg: billedet fra teknikrummet

Hvert anlæg vises som et principdiagram med aktuelle værdier, som en driftstekniker kender det fra CTS-anlægget: varmegenvinding, ventilatorer, filtre, temperaturer, tryk og luftmængder. Under billedet står de vigtigste kurver.

En tidsskyder spoler billedet tilbage, så man kan se, hvad anlægget gjorde i går eftermiddag. Et klik på en værdi åbner dens kurve for det seneste døgn, med setpunktet ved siden af, hvor det findes.

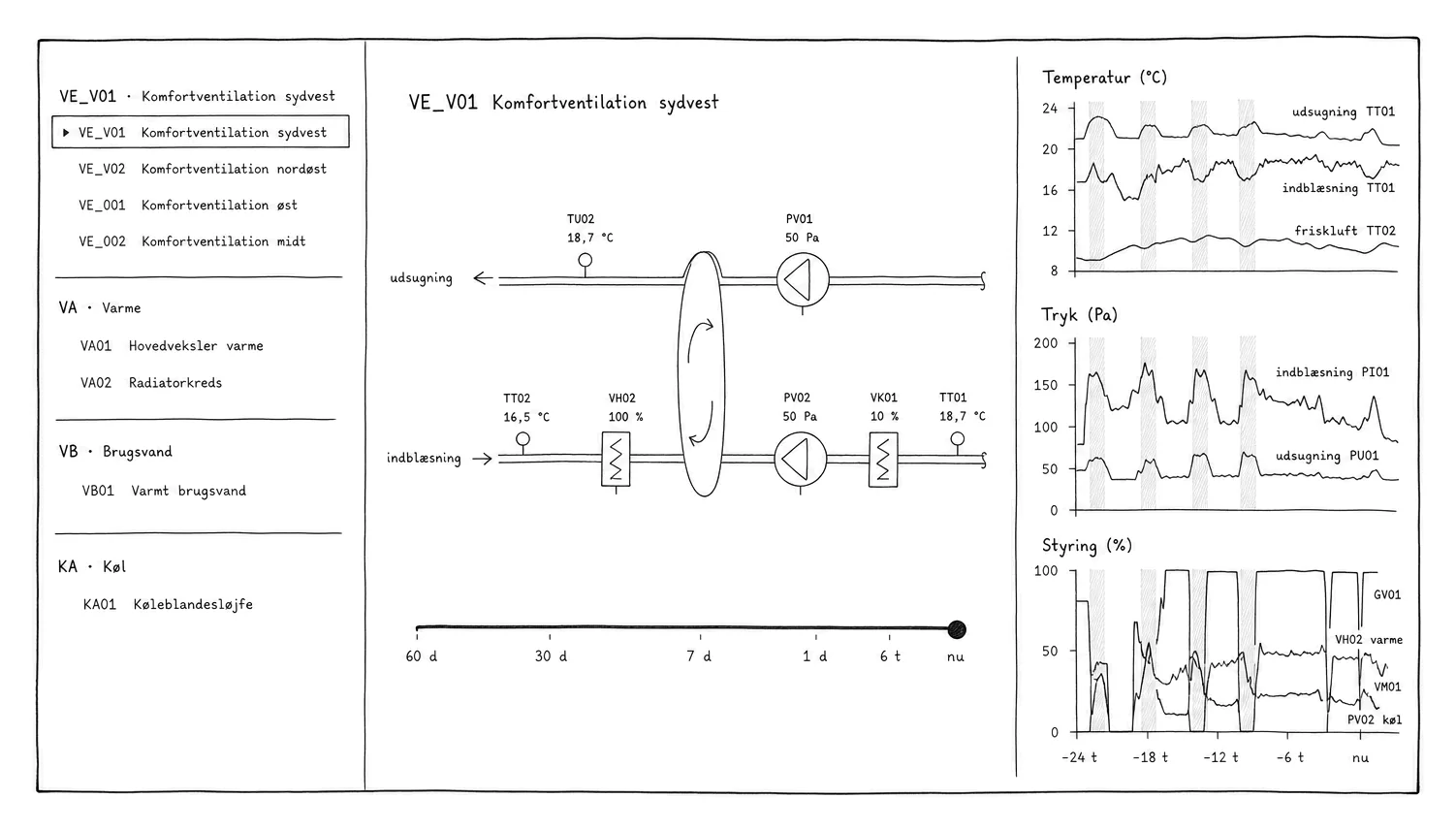

Tegning af Anlæg i Brickwatch: listen over anlæg til venstre, principdiagrammet for et ventilationsanlæg med aktuelle værdier og en tidsskyder i midten, og kurver for temperatur, tryk og styring til højre. — Et ventilationsanlæg med aktuelle værdier og kurverne for det seneste døgn.

03Zoner: plantegningen og rummet

Plantegningen farvelægger rummene efter temperatur eller CO₂, etage for etage, og en tidsskyder viser, hvordan det så ud tidligere.

Et klik på et rum åbner rumvisningen: temperatur og setpunkt, CO₂, tilstedeværelse, ventilationens spjæld og varmens ventil, med kurver for den valgte uge og driftstiden markeret. Personbelastningen anslås ud fra CO₂ og luftmængde. Nederst en indeklimavurdering mod kravene i Branchevejledningen for indeklima: timer over grænsen, i og uden for driftstid.

Vurderingen er en screening ud fra de målte timer, ikke en formel eftervisning efter en bestemt metode.

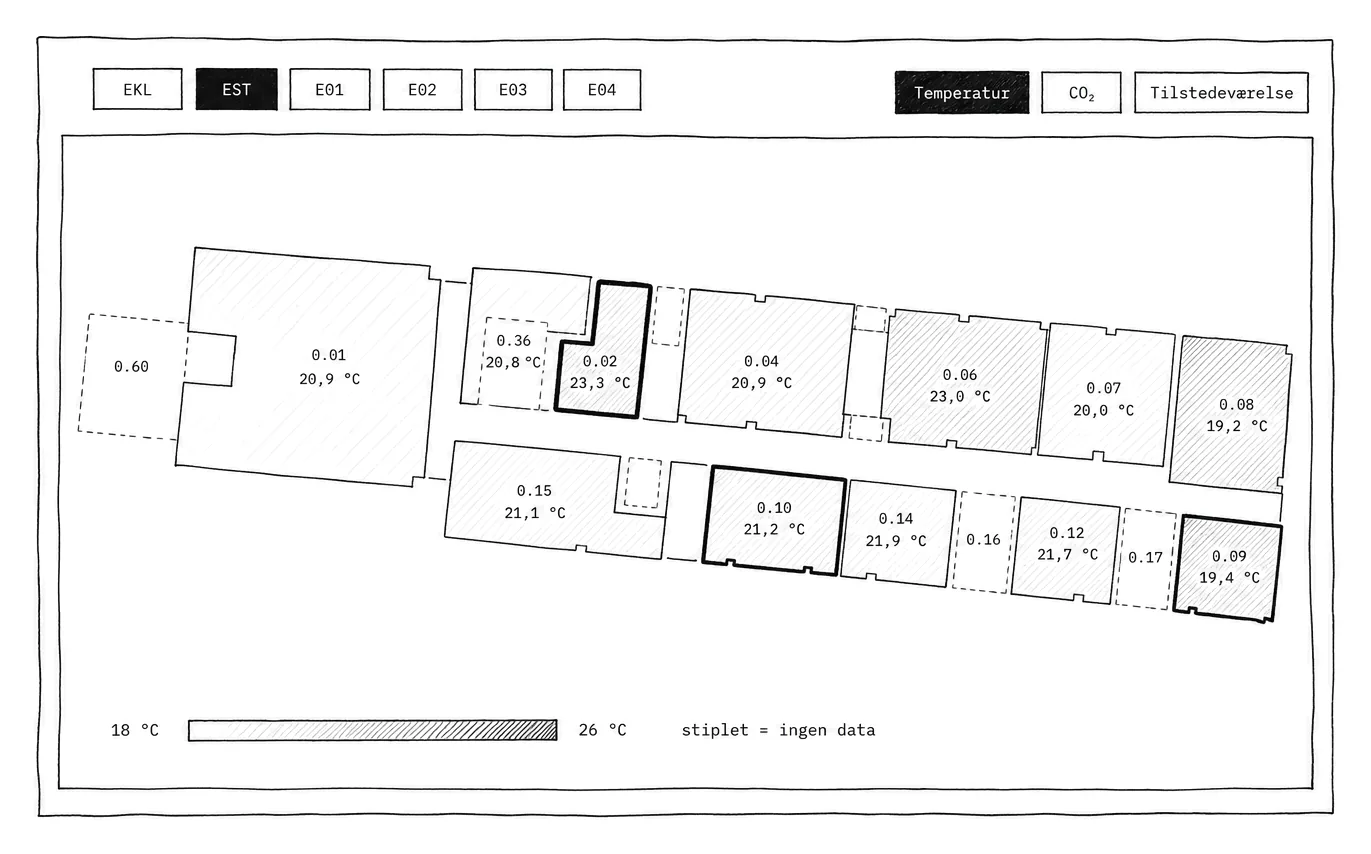

Tegning af Zoner i Brickwatch: plantegningen af en etage med rumnumre og målte temperaturer, rummene skraveret efter temperatur, tyk kant om rum med åbne fund, knapper til etagerne og til temperatur, CO₂ og tilstedeværelse. — Plantegningen af en etage, skraveret efter temperatur. Tyk kant: rum med åbne fund.

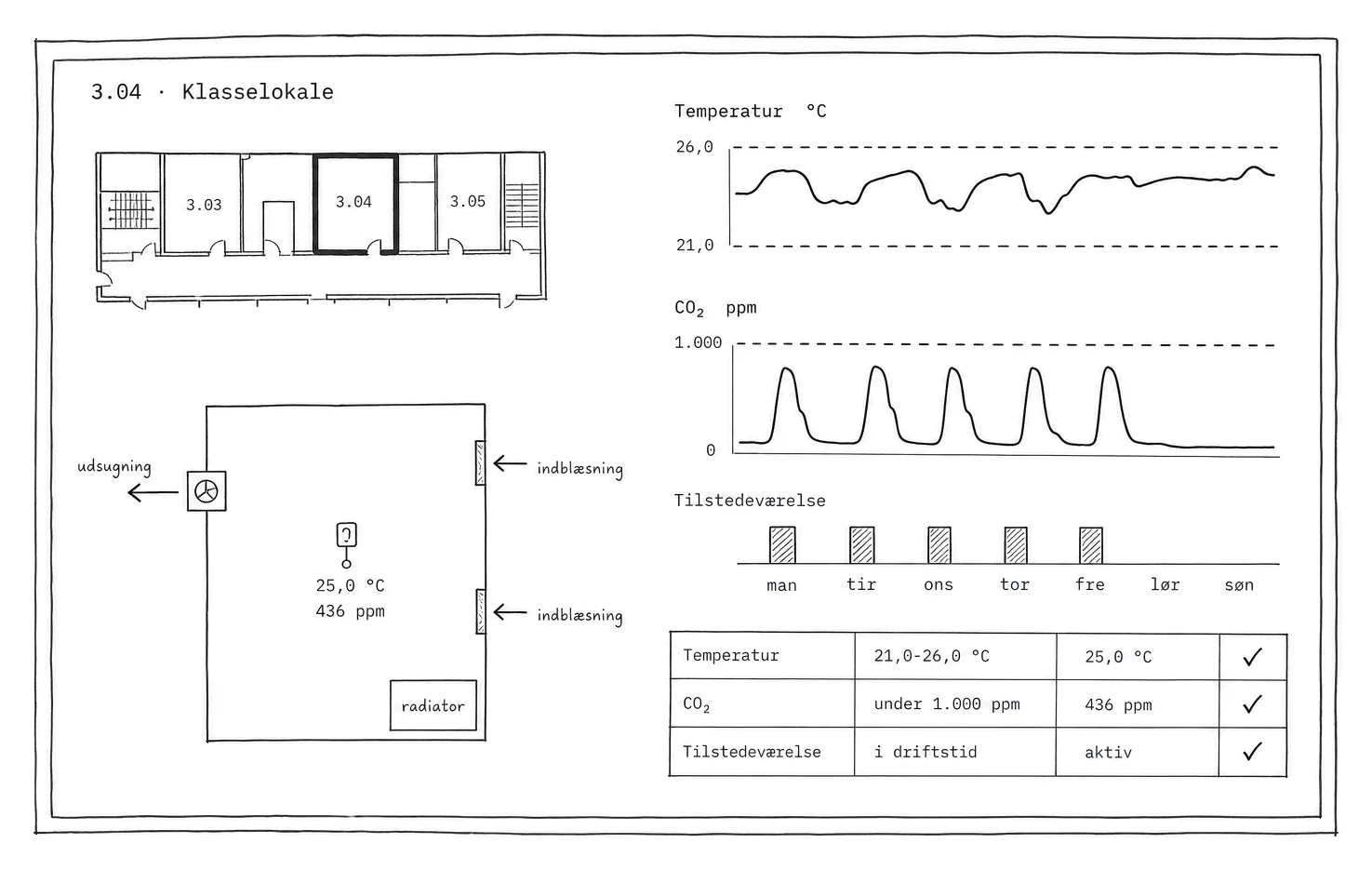

Tegning af et rum i Brickwatch: plantegning med rummet markeret, rumskema med indblæsning, udsugning og måler, kurver for temperatur mod grænser og CO₂ mod 1.000 ppm, tilstedeværelse og en vurderingstabel med flueben. — Et rum: plantegning, rumskema, kurver for ugen og indeklimavurdering.

04Energi: el, varme, køl og vand

Energisiden viser hvert medie for sig: forbruget mod forrige periode, fordelingen på målere og tavler, andelen uden for driftstid, og for varmen en energisignatur, der sætter forbruget mod udetemperaturen, så en kold uge kan skelnes fra en dårlig uge.

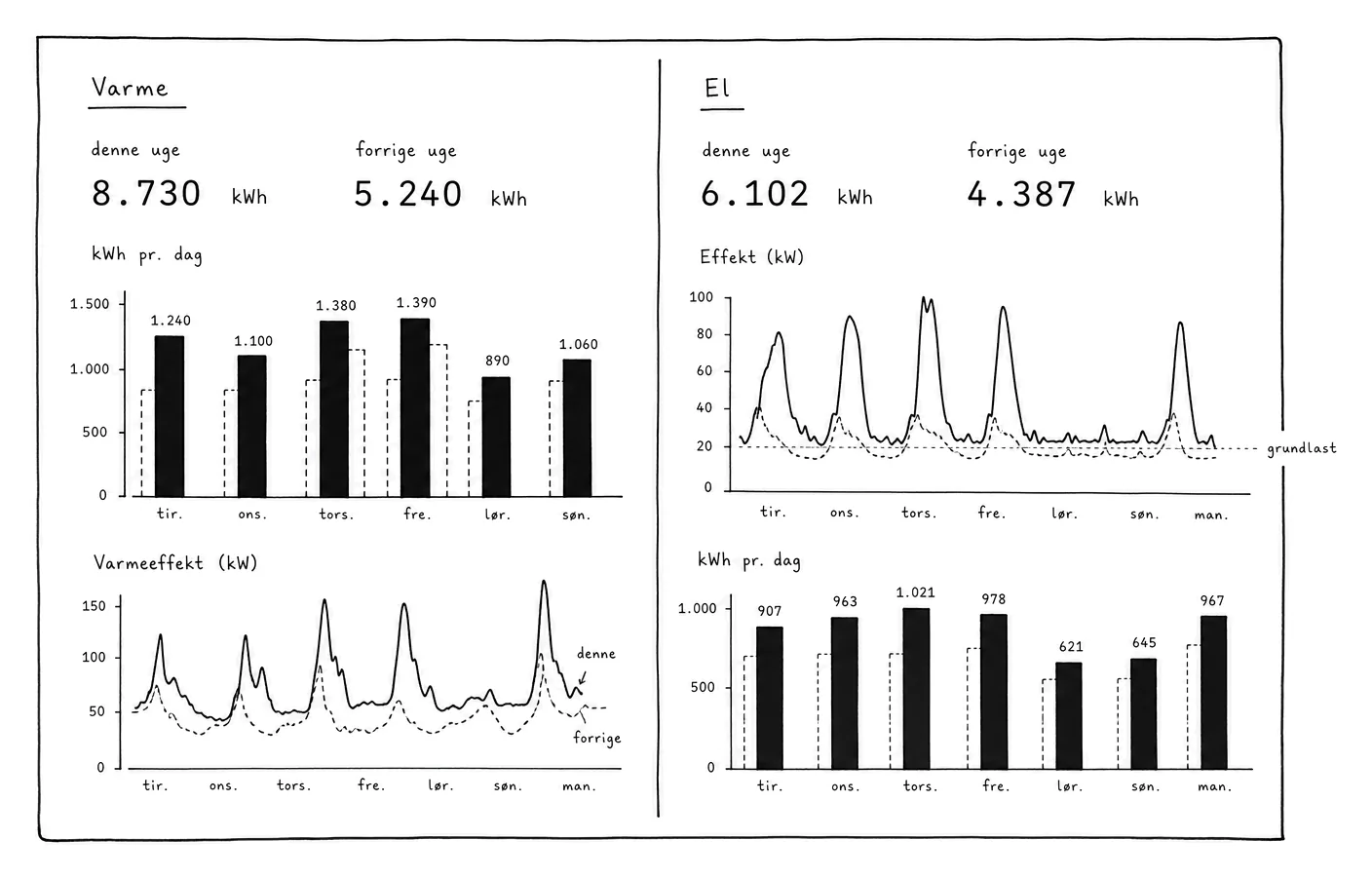

Tegning af Energi i Brickwatch: varme til venstre med forbrug mod forrige uge, søjler pr. døgn mod forventet efter vejret og varmeeffekt som kurve; el til højre med effektkurve, forrige uge stiplet, grundlast og forbrug pr. døgn. — El mod forrige uge, fordeling på tavler og varmens energisignatur.

05Data-explorer: grafer ved at beskrive dem

I data-exploreren beskriver man den graf, man vil have, i almindeligt sprog: temperaturen i alle undervisningslokaler på tredje sal den seneste uge, med setpunktet stiplet. Grafen kan rettes med nye instruktioner, og når den er rigtig, gemmes den og lægges på et dashboard.

Under grafen står altid, hvilke punkter der indgår, hvordan de er aggregeret, og hvor stor datadækningen er. Tidsserier tegnes af Grafana, øvrige grafer af Vega-Lite.

Assistenten er valgfri. Den sender udvalgte data til en ekstern sprogmodel, kun når brugeren spørger, og prisen pr. svar vises. Se hvor data behandles.

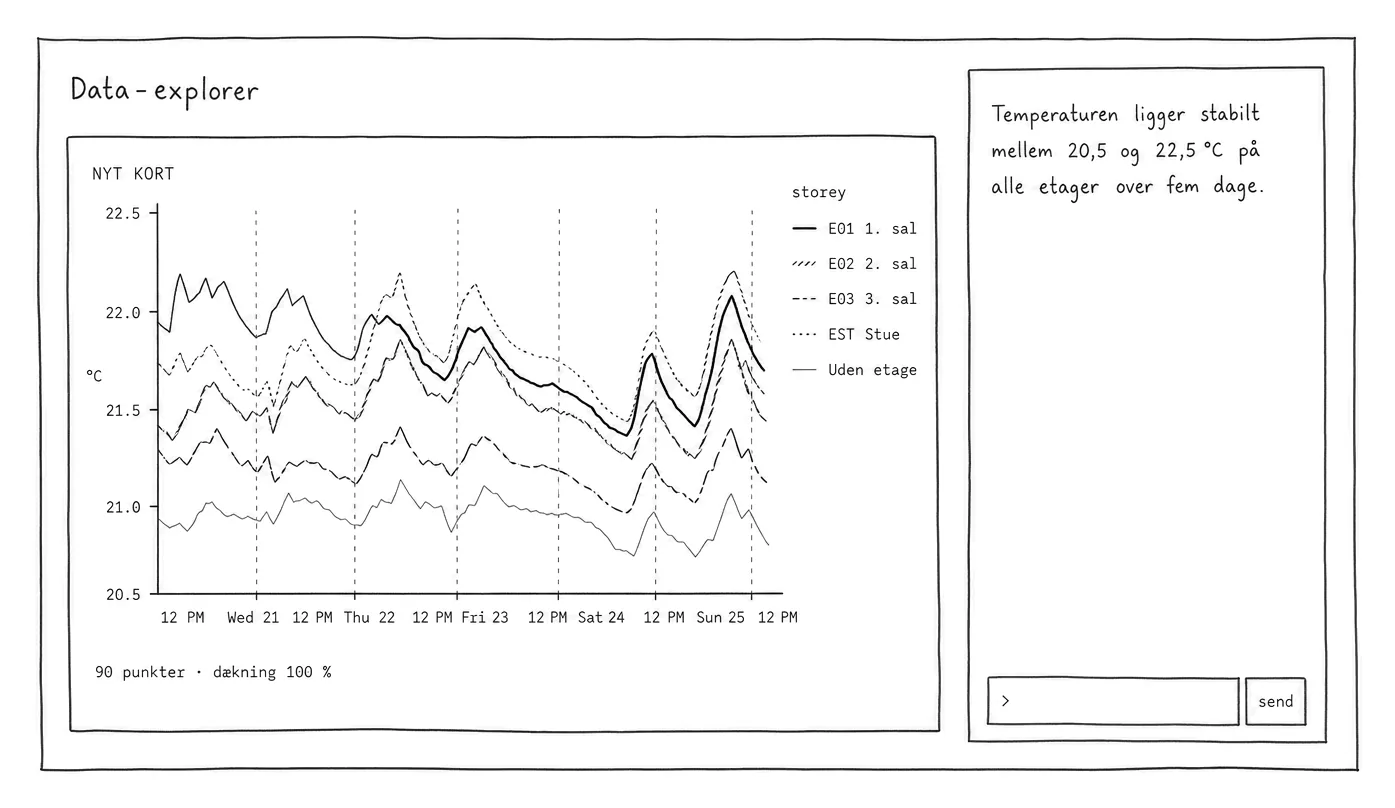

Tegning af Data-explorer i Brickwatch: en graf med temperaturen pr. etage som fem kurver, punkter og dækning under grafen, og til højre feltet, hvor man beskriver grafen i almindeligt sprog. — En graf beskrevet i almindeligt sprog, med punkterne og datadækningen under.

06Analyser og fund

Regler kører løbende over målingerne: rum over grænsen i for mange timer, målere der står stille, anlæg der kører uden for driftstid, afvigelse fra setpunkt. Hvert fund har sted, periode, alvor og bevis, og et link til det rum eller anlæg, det stammer fra.

Fund har status, ansvarlig, prioritet og kommentarer, så de kan følges til de er løst, og beslægtede fund grupperes, når tolv rum under samme anlæg er varme på én gang. CTS-anlæggets egne alarmer vises for sig, så en screening aldrig forveksles med en alarm.

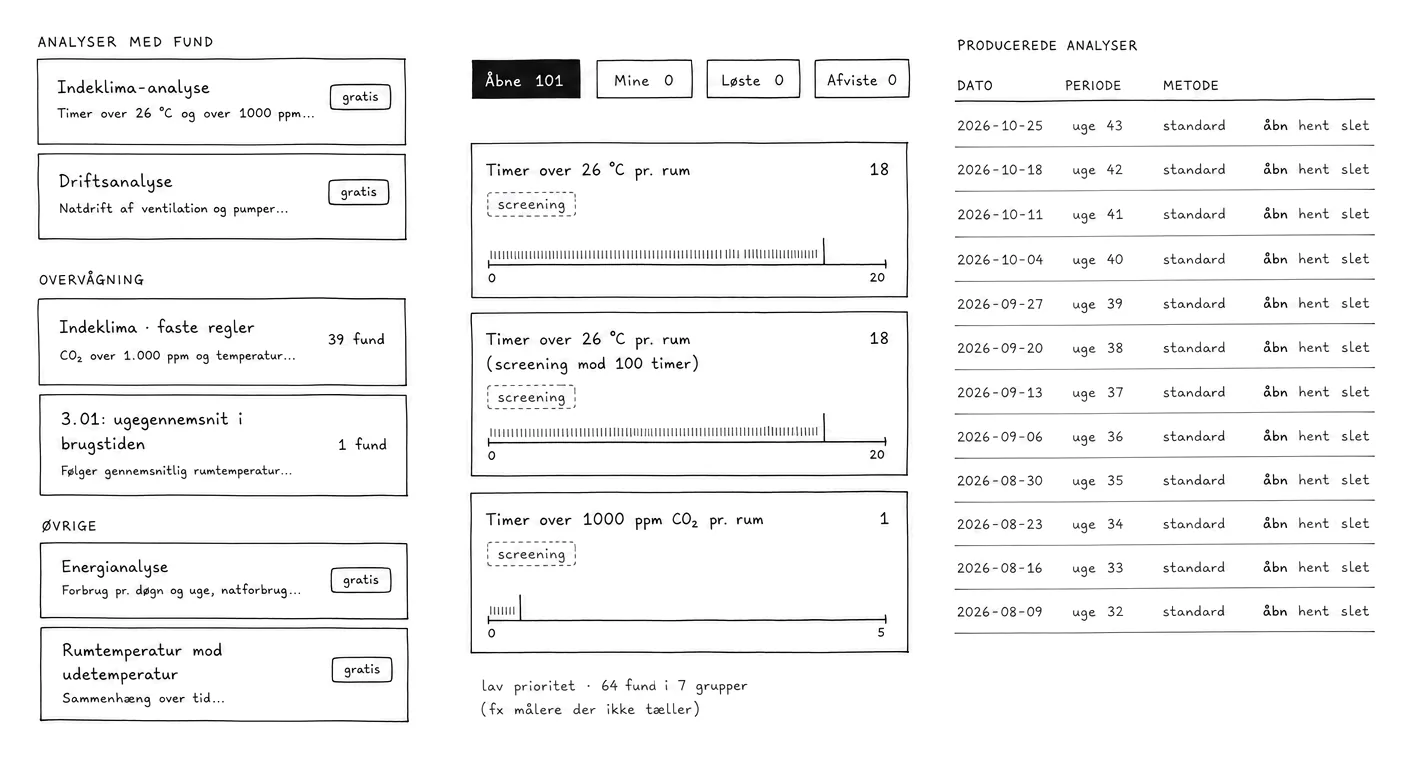

Tegning af Analyser i Brickwatch: rapporter og regler som kort til venstre, åbne fund grupperet efter regel med antal i midten, og en tabel over lavede analyser med dato, periode og metode til højre. — Analyser: regler til venstre, fund med status og prioritet, rapporter til højre.

07Rapporter

Standardrapporter laves uden AI og koster ingenting: en indeklimaanalyse for et rum med sammenligning mod bygningens øvrige rum og mod de seneste uger, og en energirapport. De kommer som PDF med sidetal og CX2's mærke.

Beder man assistenten om en analyse, laver den først en plan, som brugeren godkender, og skriver derefter rapporten med tekst og grafer. Det, der koster, står på planen, før man siger ja.

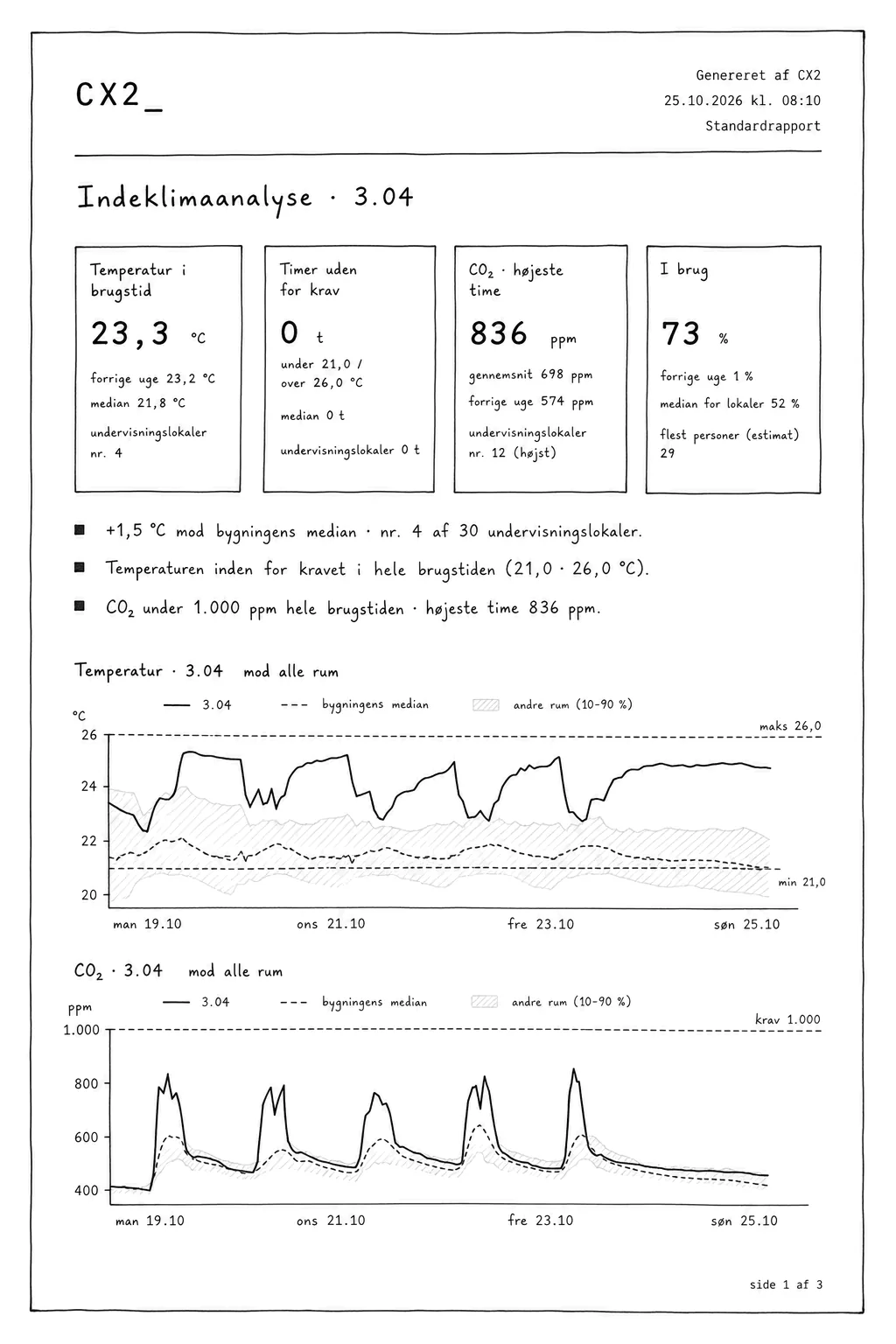

Tegning af første side af en indeklimarapport fra Brickwatch: CX2-mærket, fire nøgletal, tre konklusioner og to grafer med rummets temperatur og CO₂ mod alle rum i bygningen. — Første side af en indeklimarapport for et rum.

08Sådan hænger det sammen

CX2 Open består af to programmer på samme maskine. Bricklogger taler med bygningens tekniske systemer og skriver målingerne i en tidsseriedatabase. Brickwatch læser databasen og Brick-modellen og viser dem. Imellem dem ligger Brick-modellen, der fortæller, hvad hvert punkt er, og hvad det hører til.

Brickwatch er ikke det eneste, der kan læse datalaget. Open Twin, en 3D-viewer på samme database og model, er et andet værktøj, og Brickwatch linker til den. Det er pointen med et åbent datalag: brugerfladen kan skiftes ud, data bliver.

Hvad der kører på edge-serveren, og hvordan: Edge-server og arkitektur.
